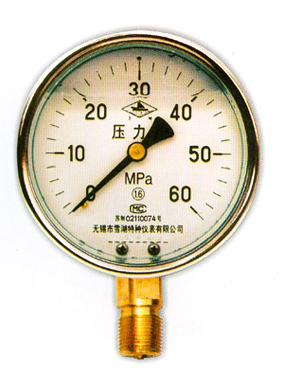

YN—系列耐震壓力表 (YN-series of seismic pressure gauges )

YN-系列耐震壓力表簡介：

耐震壓力表適用于環境劇烈振動場所，可耐受介質的脈動，沖擊及突然卸荷，儀表指示穩定清晰。廣泛應用于機械、石油、化工、冶金、礦山、電力等部門，測量對銅和銅合金無腐蝕性介質的壓力。

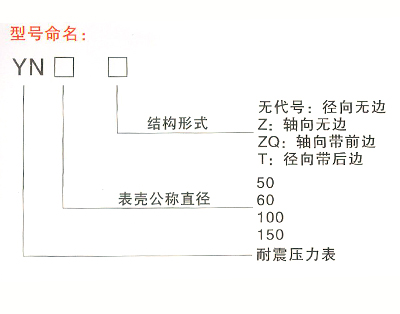

YN-系列耐震壓力表型號命名：

Seismic pressure gauges for the environment places severe vibration, the pulse of media tolerance, and the impact of a sudden unloading, gauges clear instructions and stability. Widely used in machinery, petroleum, chemical, metallurgical, mining, and electric power sector, measured on copper and copper alloy non-aggressive media pressure.
Model name:

技術參數：

型號	結構形式	精確度%	測量上限 MPa
YN-50Z	軸向無邊	±2.5	0.16;0.25;0.4;0.6;1.0 1.6;2.5;4;6;10; 16;25;40;60
YN-60 YN-60T YN-60Z YN-60ZQ	徑向無邊徑向帶后邊軸向無邊軸向帶前邊	±2.5	0.16;0.25;0.4;0.6;1.0 1.6;2.5;4;6;10; 16;25;40;60
YN-100 YN-100T YN-100Z YN-100ZQ	徑向無邊徑向帶后邊軸向無邊軸向帶前邊	±1.6	-0.1;-0.1-0.06;-0.1-0.15; -0.1-0.3;-0.1-0.5;-0.1-0.9 0.1-1.5;-0.1-2.4; 0.16;0.25;0.4;0.6;1.0;1.6 2.5;4.0;6.0;10;16 25;40;60
YN-150 YN-150T YN-150Z YN-150ZQ	徑向無邊徑向帶后邊軸向無邊軸向帶前邊	±1.6
注：軸向可按要求帶方形前邊。

使用工作溫度：-5℃～55℃；-25℃～55℃
使用工作環境振動頻率不大于25Hz，振幅不大于1mm
儀表執行標準：Q/320211AuA01-2002

The use of temperature: -5 ℃ ~ 55 ℃; -25 ℃ ~ 55 ℃
Use of environmental vibration frequency of not more than 25 Hz, the amplitude of not more than 1 mm
Instruments implementation of the standards: Q/320211AuA01-2002

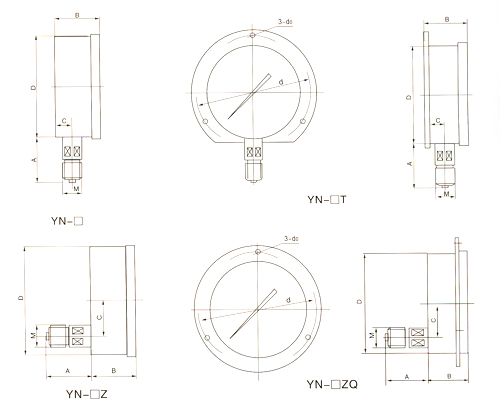

型號	外形尺寸mm
型號	A	B	C	D	d	d0	M
YN-50Z	29	24	0	50	/	/
YN-60 YN-60T YN-60Z YN-60ZQ	31 31 30 30	32 32 32 32	14 15 0 0	60	/ 75 / 75	/ 3.4 / 3.4	14×1.5
YN-100 YN-100T YN-100Z YN-100ZQ	44 44 43 43	45 46 45 45	18 19 34 44	100	/ 118 / 118	/ 5.5 / 5.5	20×1.5
YN-150 YN-150T YN-150Z YN-150ZQ	50 50 51 51	47 48 47 47	19 20 55 55	149	/ 165 / 165	/ 5.5 / 5.5	20×1.5
注：連接螺紋可按要求訂貨。

使用與訂貨須知：

使用中因環境溫度過高，儀表指示值不回零位，可用細針在儀表橡皮塞上通一小孔，使儀表內腔與大氣相通即可。
工作環境應無腐蝕性氣體。
訂貨請說明名稱、型號及測量上限。

Use of the ambient temperature too high, instrumentation instructions not to zero value, can be used in the needle on the instrument Xiangpi Se-a small hole so that the instrument can be the same inner cavity and the atmosphere.
The working environment should be no corrosive gas.
Please indicate the name of order, model and measurement limit.

雪湖耐震壓力表同系列型號

1、YTS-系列耐酸不銹鋼壓力表(YN-series of seismic pressure gauges)

YTS-系列耐酸不銹鋼壓力表

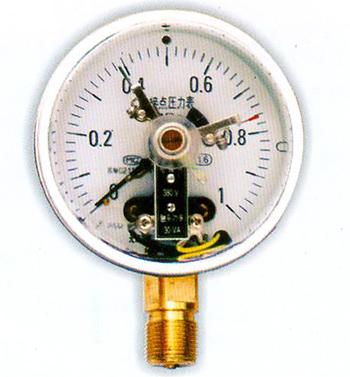

2、YTXC-100-Z YTXC-150-Z 耐震電接點壓力表
