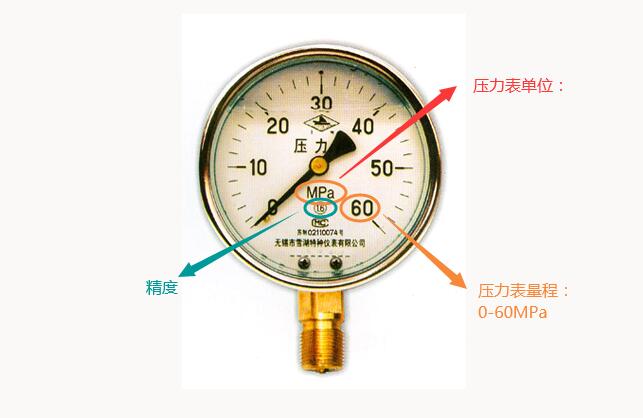

蒸汽專用壓力表怎度數圖解說明：

  從上圖可以看到，該壓力表的單位是MPa，最大量程是60MPa，最小量程是0MPa，所以全量程是0~60MPa。壓力表的刻度是均等標識的，由此可以看出壓力表由10、20、30、40、50、60均分，便于讀取，而等分數字之間每一個刻度就是2MPa。

  蒸汽壓力表量程選擇：

1.   1.測量穩定壓力時，最大工作壓力不應超過量程的2/3。
2.   2.測量脈動壓力時，最大工作壓力不應超過量程的1/2
3.   3.測量高壓時，最大工作壓力不應超過量程的3/5
4.   4.為保證測量準確度，最小工作壓力應不低于量程的1/3。按以上原則，根據被測最大壓力算出一個數值后，從壓力表量程系列中選取稍大于該值的數值即為所選量程。

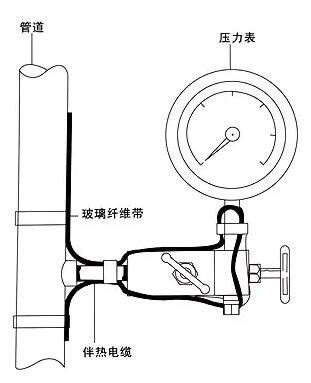

  蒸汽壓力表安裝圖：

1.   (1)壓力表應安裝在易觀察和檢修的地方。
2.   (2)安裝地點應力求避免振動和高溫影響。
3.   (3)測量蒸汽壓力時應加裝凝液管，以防止高溫蒸汽直接和測壓元件接觸;對于有腐蝕介質時，應加裝充有中性介質的隔離罐等。總之，針對具體情況(如高溫、低溫、腐蝕、結晶、沉淀、粘稠介質等)，采取相應的防護措施。
4.   (4)徑向指壓力表的連接口徑與表盤成丨型，為直接安裝。
5.   (5)軸向指壓力表的連接口徑與表盤成T型。還分為中軸和偏軸(下軸)安裝。

  蒸汽壓力表與普通壓力表區別

  完全一樣!只是安全方式有所不同。

  用于監測蒸汽壓力時，為了防止高溫蒸汽對表的影響，在表前要安裝一個三通考克(三通閥)冷凝水彎管，來隔絕蒸汽的高溫;在監測高溫水時同樣要安裝這個彎管和考克!在檢測自來水或低溫水時這個表彎可以不要!
